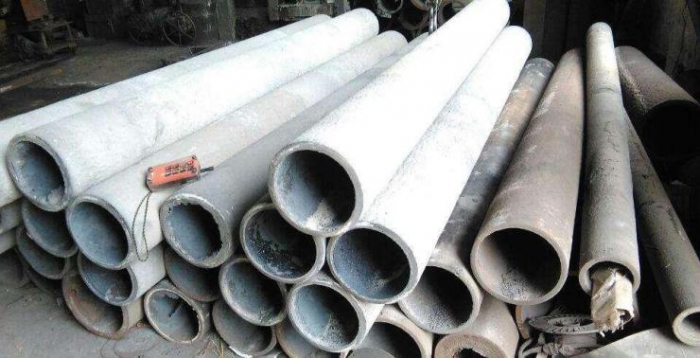

特別是對(duì)于形狀復(fù)雜的離心鑄管,當(dāng)爐溫升至650-800℃時(shí),應(yīng)緩慢升溫或在此溫度下保持一段時(shí)間。耐熱鋼鑄件在高溫下工作的鋼材。耐熱鋼鑄件的發(fā)展與電站、鍋爐、燃?xì)廨啓C(jī)、內(nèi)燃機(jī)、航空發(fā)動(dòng)機(jī)等各工業(yè)部門的技術(shù)進(jìn)步密切相關(guān)。不銹鋼鑄件用各種不銹鋼材料生產(chǎn)的鑄鋼件總稱,主要用于各種介質(zhì)腐蝕條件下。早在1910年就已發(fā)現(xiàn),鋼中的含Cr量超過12%時(shí),就有良好的抗腐蝕和抗氧化性能。典型的不銹鋼除含Cr12%以上外,還含有一種或多種其他合金元素,如Ni、Mo、Cu、Nb、Ti和N2等。無錫不銹鋼鑄造廠家按化學(xué)成分分類不銹鋼有Cr不銹鋼和Cr、Ni不銹鋼兩大類。影響不銹鋼腐蝕性能的主要是含C量和析出的碳化物,所以耐腐蝕不銹鋼含C量越低越好,通常C≤0.08%,但是,耐熱鋼的高溫力學(xué)性能則決定于其組織中穩(wěn)定的碳化物沉淀相,所以耐熱鋼的含C量都較高,一般含碳量在0.20%以上。
2)為了使鑄件的內(nèi)外溫度保持一致,并有足夠的時(shí)間使組織完全改變,比薄壁鑄件要長(zhǎng)。
絕緣時(shí)間一般是指鑄造后的平均熱量開始計(jì)算。如果未指示平均加熱時(shí)間,則平均熱時(shí)間包含在絕緣時(shí)間、厚壁鑄件絕緣時(shí)間中。
絕緣時(shí)間計(jì)算如下:
(1)根據(jù)同一爐內(nèi)鑄件的****壁厚,每隔25mm保溫1h,適用于壁厚小于200mm的鑄件。
?、诎赐瑺t鑄件進(jìn)行****壁厚計(jì)算,每50mm保溫1h,但不少于2h。對(duì)于特厚大鑄件??刹捎妹?00mm保溫1h采用通過這種方式計(jì)算教學(xué)方法,保溫工作時(shí)間管理一般企業(yè)不包括均熱時(shí)間中國(guó)在內(nèi)。
(3)一般碳鋼鑄件按堆積高度計(jì)算保溫時(shí)間為1m高保溫4h。
(4) 回火保溫時(shí)間一般比正火或火災(zāi)時(shí)長(zhǎng)。
3) 離心鑄管退火或回火時(shí),一般隨爐冷卻。對(duì)于厚度大、形狀復(fù)雜、殘余應(yīng)力大的鑄件,應(yīng)在爐內(nèi)緩慢冷卻。離心鑄管正火時(shí),通常在爐上冷卻。硬度較高的鑄件可在氣流中卸下或從臺(tái)車上卸下冷卻。
